■　特　徴

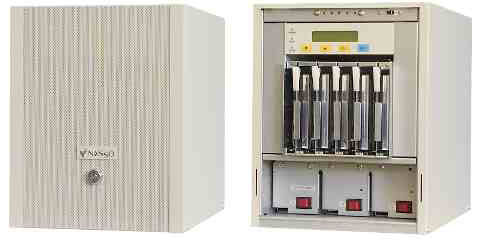

NASSO S-RAIDは基本的にHard RAID HDD複合ユニットです。 RAIDコントローラーにはスピードと信頼性に定評のあるInfotrend IFT3102UAを標準搭載しています。 お客様の御要望とシステムインテグレイドに応じ、RAID設定及びユニットの構成が可能です。

NASSOの特徴である、冷却はWD 9GBで室温に対して11℃に収まる驚異的な冷却性能を持ち、 HDD集合ユニット部はSCAコネクタでHDDとのコネクションをし、電源をON/OFFせずにHot Swapが可能です。

HDD、電源、FAN回転、温度それぞれに複数のセンサーを持ち完成度の高い障害検知機能を装備した本格的なRAIDシステムです。

RAID Controller

• ホストインターフェース及び内部インターフェースを全てUltra Wide SCSI-3に統一し、 標準でEDO/ECC64MB(最大128MB)のRead-Ahead/Write-Backキャッシュメモリーを搭載し超高速RAIDを実現しています。



• Hot Swap,Hot Spare 機能により自動修復が可能。



• 復旧作業はマルチタスキング処理によりバックグラウンドで実行し、システムダウンせずに行われます。



• HDD不良セクタ発生によるデータ消失リスクは、自動セクタ代替え処理により最小限に回避しています。



• 標準ではHDD---RAID Controller---PC間はUW SCSI-3 Single-endedです。
  オプションにて、RAID Controller---PC間のみFW SCSI-3 Differentialが選択できます。

電源

• 最大138W(46W×3)、長寿命コンデンサ使用の高信頼、小型、大容量のNASSOオリジナル電源を採用しています。



• Hot Swap機能を持つ電源ユニットは3台の内1台はSpare電源となっているので、万一の障害発生時には直ちにSpare電源に切替わり、システムダウンせずに簡単に交換復旧が可能です。

Drive

• SCAコネクタ使用HDD採用、HDDの電源をON/OFFすることなくHot Swapが可能です。



• 1inch Ultra Wide SCSI HDD 5台搭載(Seagate Cheetch 9GB 1inch 5台もok)。
  最大9GB×5台で45GB(RAID5で約35GB)の大容量のRAIDシステムが実現します。

• Front Panelオールパンチングメタル・Rear Panel 90mm角強力FAN×2個により完璧なまでのエアーサーキュレイションを実現し、長期安定動作環境を提供致します。



• 電源コネクタは信頼性を重視し、産業機器仕様を使用しました。



• FAN回転センサー・温度監視・電源異常監視機能を標準装備しております。
  上記は独立してLEDに表示され､RAID ControllerにはTTL入力されブザーにて警告されます。
  更に、シリアルポートにてPC側から監視、設定(Softによる)することも可能となります。



• 内部SCSIハーネスはコネクタ・ターミネータ共に本多通信工業製、ケーブルはUS日立製UW SCSI-3認定ケーブルを使用しています。



• 電源の切断以外の機能は､全て前面に配置しメンテナンス時の作業性を考慮いたしました。
