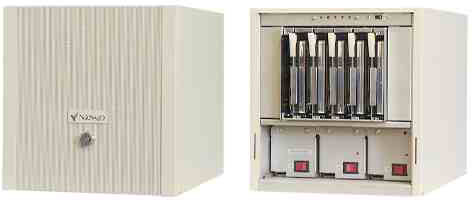

NASSO S-RAID Plus

NASSO S-RAID Plus

■ 特 徴

    NASSO S-RAID PlusはS-RAIDの増設及びSoft RAID用HDDユニットです。
    PC側にRAID Controller Boardを搭載してHard RAIDにすることも可能です。お客様の要望に応じ、S-RAIDの増設、Soft RAID、PCI RAID更にHDDを2〜5台搭載したユニット構成が可能です。
    NASSOの特徴である、冷却はWD 9GBで室温に対して11℃に収まる驚異的な冷却性能を持ち、HDD集合ユニット部はSCAコネクタでHDDとのコネクションをし、電源をON/OFFせずにHot Swapが可能です。
電源
  • 最大138W(46W×3)、長寿命コンデンサ使用の高信頼、小型、大容量のNASSOオリジナル電源を採用しています。


  • Hot Swap機能を持つ電源ユニットは3台の内1台はSpare電源となっているので、万一の障害発生時には直ちにSpare電源に切替わり、システムダウンせずに簡単に交換復旧が可能です。


Drive
  • SCAコネクタ採用によりHDDの電源をON/OFFすることなくHot Swapが可能です。


  • Ultra Wide SCSI HDD 5台搭載(Seagate Cheetch 9GB 1inch 5台もok)。


本体
  • Front Panelオールパンチングメタル・Rear Panel 90mm角強力Fan×2個により完璧なまでのエアーサーキュレイションを実現し、長期安定動作環境を提供致します。


  • 電源コネクタには信頼性を重視し、産業機器仕様を使用しました。


  • FAN回転センサー・温度監視・電源異常監視機能を標準装備しております。
    上記は独立してLEDに表示されます。


  • 内部SCSIハーネスはコネクタ・ターミネータ共に本多通信工業製、ケーブルはUS日立製UW SCSI-3認定ケーブルを使用しています。


  • 電源の切断以外の機能は、全て前面に配置しメンテナンス時の作業性を考慮いたしました。


■ 基本仕様

商品名 S-RAIDPLUS
電 源 AC100V(90〜120V) 50/60Hz(48〜62Hz)
消費電流(Fujitsu 9GB HDD 5台搭載時 参考値)
(1) 立上り時.....1.7Arms
(2) 連続動作時...0.9Arms
 * 搭載するHDDの容量、メーカー等により実測電流は異なります。
最大(ピーク 30秒) 228W
定格 92W(46W×2) 1台はSpare
SCSI 標準Ultla Wide SCSI-3 68P Single-ended
Drive SCA UW-SCSI 1inch 5台まで
最大転送速度 40MB/sec
外形寸法 258(H)×240(W)×350(D)(mm)
重量 15Kg(HDD 5台搭載時)
